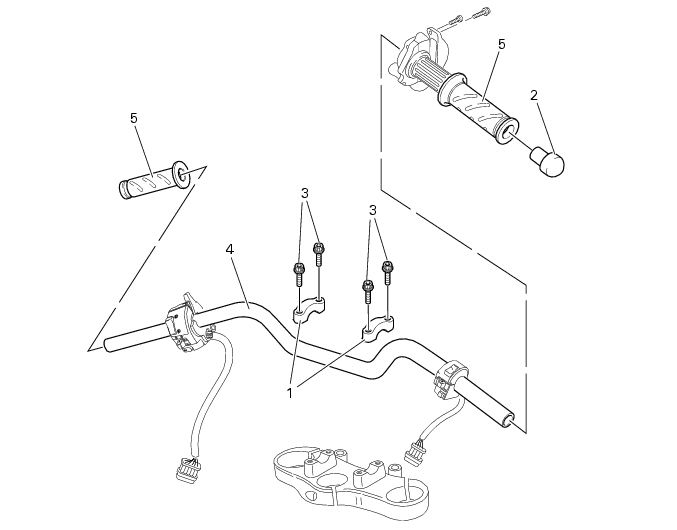

Manubrio

1 -

1	Cavallotto

2

3

4

5	Coppia manopola

Catalogo ricambi


Manubrio e comandi

I riferimenti in grassetto all’interno di questo capitolo indicano che i particolari richiamati non sono presenti nelle immagini a fianco del testo, ma devono essere ricercati nella presente tavola esplosa.

Smontaggio manubrio


Operazioni	Riferimento Sezione
Rimuovere il comando acceleratore	F 1, Smontaggio comando acceleratore
Rimuovere il commutatore destro e il commutatore sinistro	P 5, Controllo componenti dispositivi di segnalazione
Rimuovere il comando freno anteriore	F 3, Smontaggio pompa freno idraulico anteriore
Rimuovere il comando idraulico frizione	F 2, Smontaggio gruppo pompa frizione

Allentare e rimuovere le viti (3) di fissaggio cavallotti (1).

Rimuovere i due cavallotti (1) di fissaggio manubrio.

Rimuovere il manubrio (4) dalla propria sede sulla testa di sterzo.

Per rimuovere le manopole (5) fare riferimento all’esploso di inizio capitolo.

Rimontaggio manubrio

Posizionare il manubrio (4) nella propria sede sulla testa di sterzo.

Posizionare i cavallotti (1) sul manubrio.

Posizionare i cavallotti orientando la freccia (B), sul loro dorso, verso il serbatoio.

Posizionare il manubrio in modo che le punzonature (A) si trovino sullo stesso piano delle sedi sulla testa, come mostrato in figura.

Applicare grasso prescritto sul filetto delle viti (3).

Fissare i cavallotti (1) avvitando le viti (3).

Serrare le viti (3) alla coppia prescritta (Sez C 3, Coppie di serraggio mototelaio).


Operazioni	Riferimento Sezione
Installare il comando freno anteriore	F 3, Rimontaggio pompa freno idraulico anteriore
Installare il commutatore destro e il commutatore sinistro	P 5, Controllo componenti dispositivi di segnalazione
Installare il comando acceleratore	F 1, Rimontaggio comando acceleratore
Installare il comando idraulico frizione	F 2, Rimontaggio gruppo pompa frizione
