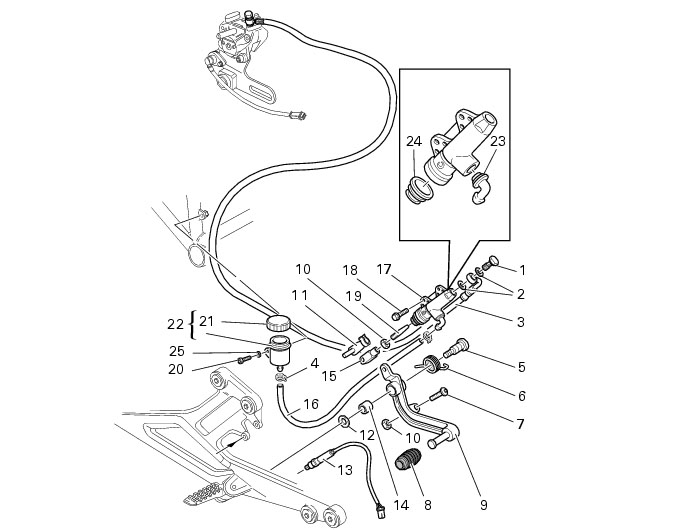

Die fett gedruckten Bezugsnummern weisen auf ein Bestandteil hin, das nicht in der neben dem Text stehenden Abbildung angegeben ist, sondern auf den Tafeln der Explosionszeichnungen am Kapitelbeginn dargestellt wird.

Der Hersteller des Bremszylinders empfiehlt, unter Berücksichtigung der Wichtigkeit dieser Komponente im Hinblick auf die Sicherheit, keinerlei Eingriffe im Innenbereich des Bremszylinders vorzunehmen. Eine nicht fachgerechte erfolgte Revision kann den Fahrer in erhebliche Gefahr bringen.

Die Austauscharbeiten müssen sich auf den Steuerhebel, die Behältereinheit mit entsprechenden Befestigungskomponenten und auf die Befestigung des Zylinders beschränken.

Die Schraube (20) lösen und dabei auf die Unterlegscheibe (25) achten, dann den Ölbehälter (22) gemeinsam mit Leitung (16) abnehmen.

Die Fußrastenplatte abnehmen (Abschn. H 4, Abnahme der Fußrasten).

Den Befestigungsbolzen (5) des Steuerhebels der Hinterradbremse am Fußrastenbügel lösen, dann die Feder (6), den kompletten Pedalhebel (9) und die Unterlegscheibe (12) abziehen.

Beim Ausbau der außenliegenden Komponenten der Bremszylindereinheit sind die Angaben der Explosionszeichnung zu Beginn des Abschnitts zu befolgen.

Wurde die interne Buchse (14) des Bremspedals (9) ausgetauscht, muss die neue Buchse unter Einsatz einer Presse montiert werden. Sie ist auf ein Maß von 2 mm der Außenfläche des Pedals zu bringen.

Das Auseinanderlegen der Anlage in ihre einzelnen Komponenten muss unter Bezugnahme der Explosionszeichnung zu Kapitelbeginn erfolgen.

Nach Eingriffen an der Bremssteuerung der Hinterradbremse muss die Position des Bremspedals unter Bezugnahme auf die Anleitungen im Abschnitt D 4, Einstellung der Pedalposition für Schaltung und der Hinterradbremse, geprüft werden.

Den Bolzen (5) am Bremspedalhebel (9) montieren, dann die Feder (6), den anderen O-Ring (B) und die Unterlegscheibe (12) einfügen.

Die Fußrastenplatte am Rahmen montieren (Abschn. H 4, Montage der Fußrasten).

Überprüfen, dass die Verbindungsleitung zwischen Bremszylinder und Bremssattel so wie auf der Abbildung auf der nachstehenden Seite ausgerichtet ist.
