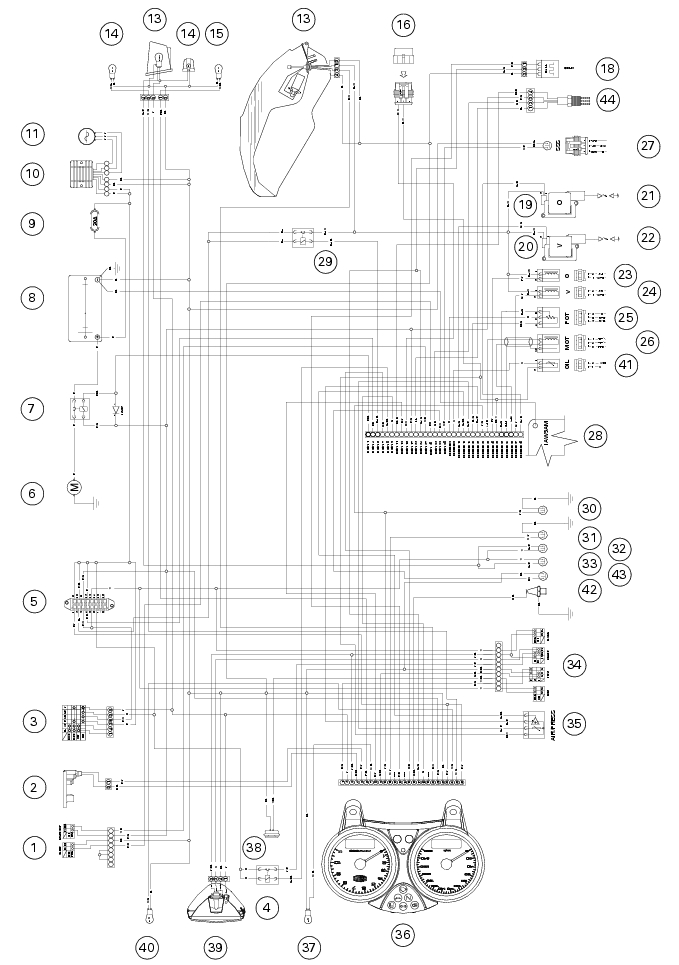

Esquema eléctrico

1-	Esquema eléctrico

Leyenda esquema eléctrico

1	Conmutador derecho

2	Antena Transponder

3	Conmutador de llave

4	Relé luces

5	Caja de fusibles

6	Motor de arranque

7	Telerruptor de encendido

Baterìa

9	Fusible regulador

Regulador

11	Alternador

12	Indicador de dirección trasero derecho

13	Faro trasero

14	Luz de matrìcula

15	Indicador de dirección trasero izquierdo

Depósito

17	Conexión autodiagnosis

18	Sensor de velocidad

19	Bobina cilindro horizontal

20	Bobina cilindro vertical

21	Bujìa cilindro horizontal

22	Bujìa cilindro vertical

23	Inyector cilindro horizontal

24	Inyector cilindro vertical

25	Potenciómetro mariposa

26	Sensor revoluciones / fase

27	Interruptor caballete lateral

Central

29	Relé inyección

30	Interruptor desembrague

31	Interruptor presión de aceite

32	Interruptor stop trasero

33	Interruptor stop delantero

34	Conmutador izquierdo

35	Sensor temperatura / presión aire

36	Instrumentos (salpicadero)

37	Indicador de dirección delantero

Claxon

Proyector

40	Indicador de dirección delantero derecho

41	Sensor temperatura aceite central

42	Sensor de temperatura de aceite instrumento

43	Interruptor embrague

44	Sonda lambda

Códigos color cables esquema eléctrico

B Azul

Bk Negro

Bn Marrón

G Verde

Gr Gris

Lb Azul claro

O Anaranjado

P Rosa

R Rojo

V Violeta

W Blanco

Y Amarillo

Leyenda caja fusibles


Posición	Empalme	Valor
1-9	Salpicadero	5 A
2-10	Inyección	20A
3-11	Key sense	10 A
4-12	Ecu	5 A
5-13	Loads	15 A
6-14	Luces de posición, luces de carretera y de cruce	15 A
7-15	Reserva	20A
8-16	Reserva	5 A

Disposición del cableado en la motocicleta

El recorrido del cableado del sistema eléctrico ha sido optimizado para ocupar el mìnimo espacio.

Cada pasaje ha sido estudiado para no interferir durante el uso de la moto con órganos que podrìan dañarlos o provocar anomalìas de funcionamiento. Las tablas que se indican a continuación, evidencian los puntos de origen (puntos “0”) para el correcto posicionamiento de los cables y los puntos de posicionamiento de las abrazaderas que sujetan los tubos.

En cada figura se indican las referencias a las tablas en las cuales el operador podrá seguir el recorrido del cable interesado o el empalme al que va conectado.


Posición		Descripción
1	Tabla A	Conector inyector horizontal
2	Tabla A	Conector temperatura aceite central
3	Tabla B	Antena immobilizer
4	Tabla B	Conector bloque llave
5	Tabla B	Conector antena immobilizer
6	Tabla B	Conectores claxon
7	Tabla C	Conectores bobina horizontal
8	Tabla C	Relé inyección/luces
9	Tabla C - Tabla D	Caballete lateral
10	Tabla C	Conector inyector vertical
11	Tabla D	Cable alternador
12	Tabla C - Tabla D	Sonda lambda
13	Tabla E	Bomba/sonda depósito de combustible
14	Tabla E	Regulador
15	Tabla E	Conectores bobina vertical
16	Tabla F	Negativo baterìa
17	Tabla F	Conector central “body”
18	Tabla F	Conector autodiagnosis
19	Tabla F	Positivo baterìa
20	Tabla F	Conector central “engine”
21	Tabla F	Cable Pick-up
22	Tabla F	Telerruptor - Motor de arranque
23	Tabla F	Caja de fusibles
24	Tabla F	Masa central
25	Tabla F	Masa motor
27	Tabla G	Fusible regulador (para versiones con depósito plástico)
28	Tabla G	Conector potenciómetro
29	Tabla H	Conector pick-up
30	Tabla H	Sensor rev/fase (pick-up)
31	Tabla J	Cable telerruptor / motor arranque
32	Tabla J	Conector presóstato aceite
33	Tabla J	Sensor de temperatura aceite salpicadero
34	Tabla J	Conector stop trasero
35	Tabla J	Conector interruptor de desembrague
36	Tabla K	Conector cableado principal / trasero
37	Tabla L	Cable bobina culata vertical
38	Tabla M	Cable bobina culata horizontal
39	Tabla N	Cable conmutador izquierdo
40	Tabla P	Conector salpicadero
41	Tabla P	Sensor de temperatura y presión de aire
42	Tabla P	Conector faro delantero
43	Tabla P	Conexión indicador de dirección delantero izquierdo
44	Tabla P	Conexión interruptor stop freno delantero
45	Tabla P	Conector conmutador derecho
46	Tabla P	Conexión indicador de dirección delantero derecho
47	Tabla P	Interruptor stop freno trasero
48	Tabla Q	Conector sensor de velocidad
49	Tabla Q	Sensor de velocidad
50	Tabla J	Telerruptor
