Control bastidor
1

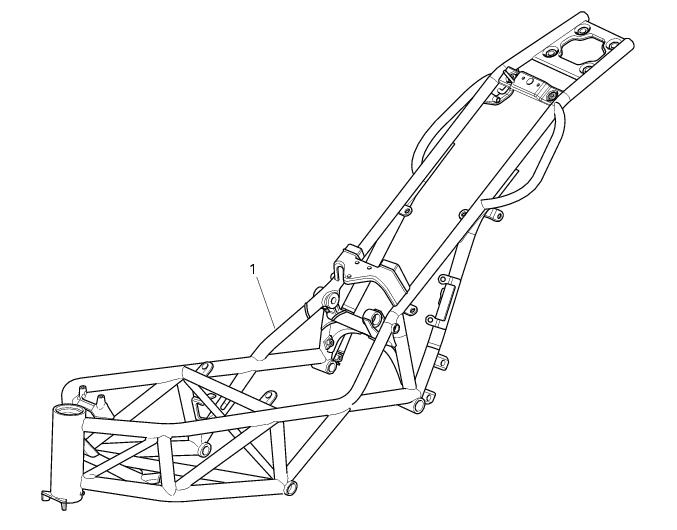

Bastidor
Catalogo piezas de repuesto
Chasis
Importante
Las referencias en negrillas en el interior de este capìtulo indican qué elementos no se encuentran presentes en las imágenes al
lado del texto, pero se deben buscar en la presente tabla.
Desmontaje componentes estructurales y bastidor
Para realizar los controles dimensionales en el bastidor se deben quitar todos los carenados montados en el mismo, respetando
los procedimientos de desmontaje indicados en los capìtulos especìficos.

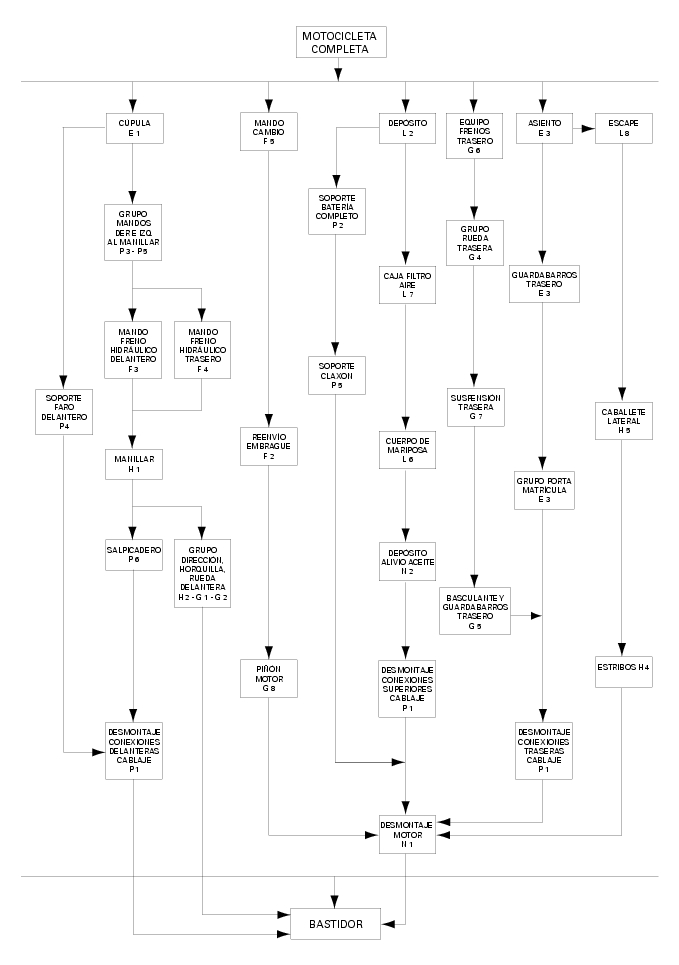

En el siguiente esquema se indican, según un orden lógico, las partes a quitar y el capìtulo en el que se describe el procedimiento.

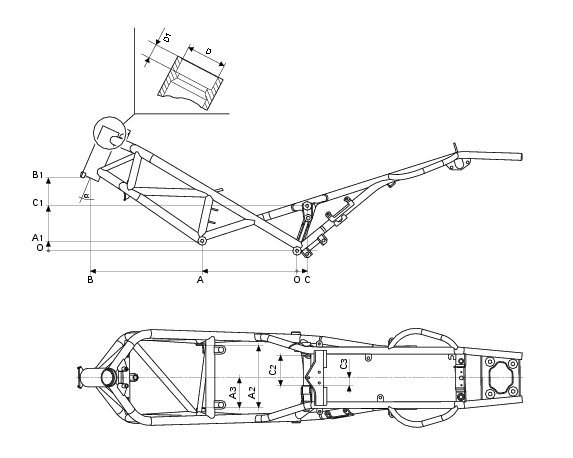

Dimensiones generales (mm)
Leyenda
A
315 mm
A1
32 mm
A2
205,3 ÷ 205,8 mm
A3
100 mm
B
692,5 mm
B1
239,5 mm
C
34 ± 0,5 mm
C1
149,2 ± 0,5 mm
C2
100 ÷ 100,3 mm
C3
26 ± 0,5 mm
D
54,961 ÷ 54,991 mm
D1
15 mm
α
24° ÷ 24°18’
Control del bastidor
Las dimensiones indicadas anteriormente permiten evaluar si es necesaria la sustitución del bastidor.
Importante
Los bastidores muy dañados deben ser sustituidos y no reparados. Cada intervención realizada en el bastidor puede generar una
situación de peligro, violando las normas establecidas por la C.E.E. relativas a la responsabilidad del productor y a la seguridad general de los productos.
Montaje componentes estructurales y bastidor
Una vez realizados los controles estructurales del bastidor, proceder al montaje de la motocicleta siguiendo en orden inverso las
operaciones indicadas en el esquema y los procedimientos descritos en los relativos párrafos.
