4-

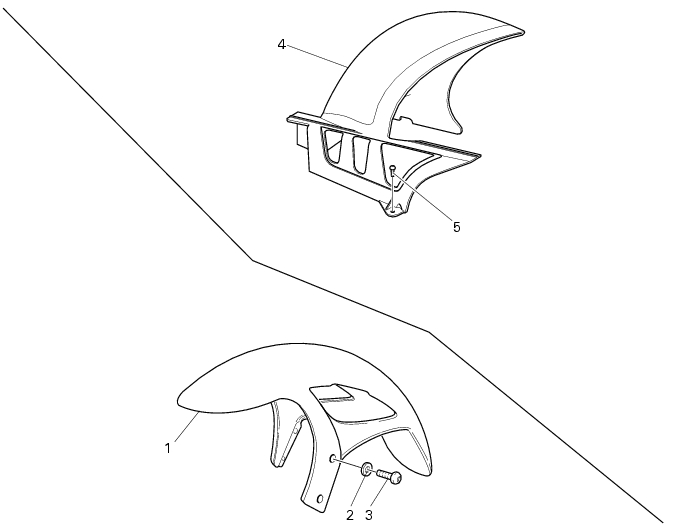

Guardabarros delantero y trasero
1
Guardabarros delantero
2
Arandela de nylon
3
Tornillo
4
Guardabarros trasero
5
Tornillo
Catalogo piezas de repuesto
Chasis
Basculante y cadena
Importante
Las referencias en negrillas en el interior de este capìtulo indican qué elementos no se encuentran presentes en las imágenes al lado del texto, pero se deben buscar en la presente tabla.
Desmontaje guardabarros delantero
Destornillar los tornillos de fijación (3).
Quitar los tornillos de fijación (3) y las relativas arandelas de nylon (2).
Quitar el guardabarros delantero (1).
Nota
En las versiones USA está montado un catafaro en el guardabarros delantero (1).
Montaje guardabarros delantero
Atención
No probar la motocicleta sin el guardabarros delantero, para evitar que los tubos de freno interfieran con la rueda durante el frenado.

Aplicar compuesto para roscas en los tornillos (3).
Colocar el guardabarros delantero (1) y los tornillos de fijación (3) con las relativas arandelas (2).
Ajustar los tornillos (3) al par de apriete recomendado (Cap. C 3, Pares de apriete bastidor).
Desmontaje guardabarros trasero
Destornillar los cuatro tornillos (5) y quitar el guardabarros (4) del basculante.
Montaje guardabarros trasero
Introducir el guardabarros trasero (4) y ajustar los cuatro tornillos (5).
