Obturateur Audine

- Schéma électronique -

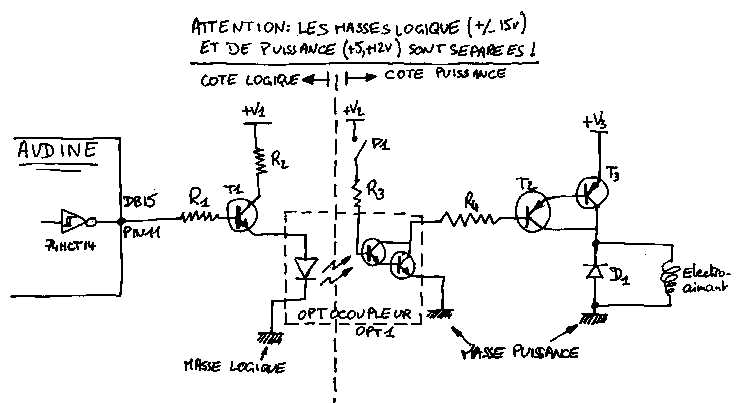

Le signal de pilotage de l'obturateur généré par Audine (et commandé par le logiciel d'acquisition, en l'occurence Pisco) est au format TTL (5 Volts, faible courant). Je rappelle que ce signal est disponible sur la pin 11 du connecteur DB15. Pour ma part, je récupère ce signal dans mon boitier d'alim. De son côté, l'électroaimant nécessite une tension adaptée (6 ou 12 Volts selon la bobine choisise - 6 Volts dans mon cas), avec une puissance nettement plus importante (3 Watts soit 500mA en 6V). En outre, dans Audine, les masses logique (des tensions + 15 V et -15 V) et de puissance (des tensions + 5 V et + 12 V) sont séparées pour éviter la pollution de l'image (Je vous renvoie aux débats sur la liste Audine pour plus de détails). J'ai souhaité respecter cette séparation, et ai donc utilisé un optocoupleur pour conserver cette isolation galvanique. Voici le schéma du montage utilisé, uniquement basé sur des composants très courants:

Le premier transistor (T1, 2N2222) sert à alimenter la LED de l'optocoupleur. Les deux autres (T2 et T3, 2N2907) à commander la bobine.

Le poussoir P1 est un poussoir de commande manuelle de l'obturateur (en effet, l'optocoupleur utilisé, un 4N33 nous en donne la possibilité !).

A priori les tensions d'alimentation sont les suivantes: V1 = +15 V, V2 = V3 = +12 V. Mais peuvent être adaptées à votre besoin. Le calcul des valeurs des résistances est le suivant:

R1 est telle que le transistor T1 doit être saturé (0.5 mA, par ex...). Le HCT 14 délivrant 4.5 V, la chute de tension dans R1 doit être de l'ordre de 2.6 V. Donc R1 doit être de l'ordre de 5.2 K (valeur normalisée: 4.7Kohm, ou 5.6 Kohm).

R2 est telle que le courant dans la LED de l'optocoupleur doit de l'ordre de 10 mA. R2 = (V1 - 1.6) / 0.01. Si V1 = 15 V, R1 = 1340 ohm (valeur normalisée: 1.2 Kohm, ou 1.5 Kohm).

R3 est telle que la base du darlington de l'optocoupleur recoive environ 0.1 mA. R3 = (V2 - 1.4V) / 0.0001. Si V2 = 106 Kohm (valeur normalisée: 100 Kohm, ou 120 Kohm).

R4, enfin, est telle que le courant de base du darlington (double 2N2907) soit de 10 mA environ, pour être sûr de staurer T3. R3 = (V3 - 1.8) / 0.01. Si V3 = 12 V, R3 = 1020 ohm (valeur normalisée: 1 Kohm, ou 1.2 Kohm).

La diode D1 sert à protéger T3 contre les surtensions à la coupure de courant (fermeture de l'obturateur).

Pour résumer, voici la nomenclature exhaustive des composants, dans la configuration que j'utilise (V1 = 15 V et V2 = V3 = 12 V):
