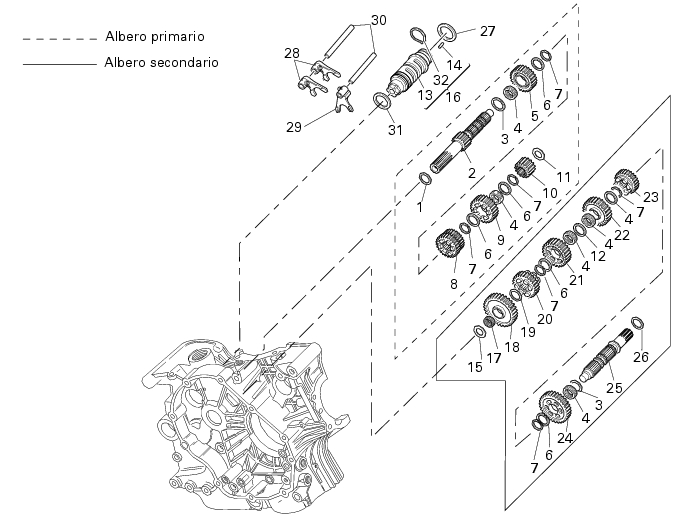

I riferimenti in grassetto all’interno di questo capitolo indicano che i particolari richiamati non sono presenti nelle immagini a fianco del testo, ma devono essere ricercati nella presente tavola esplosa.

Estrarre il tamburo (13) comando forcelle facendo attenzione ai rasamenti (31) e (27) montati sull'albero che non devono essere invertiti.

Una volta rimosso è possibile sostituire l’anello (32) ferma rullini e i rullini speciali (14).

Rimuovere l'albero primario (2) e l'albero secondario (25) del cambio completi di ingranaggi prestando attenzione alle rondelle di rasamento poste sulle loro estremità.

In caso siano rimasti montati, sfilare dalle estremità dell’albero primario (2) e secondario (25), gli anelli interni (A) dei cuscinetti (Sez. N 9.2, Revisione cuscinetti di banco).

Per rimuoverli dall’estremità degli alberi, usare l'estrattore 88713.1332 quindi inserirli nei relativi cuscinetti sui semicarter motore.

questo potrebbe provocare degli impuntamenti durante l'utilizzo del comando, con conseguente necessità di riapertura dei carter motore.

Rimuovere dall’albero secondario la rosetta di rasamento (15) lato catena e la rosetta di rasamento (26) lato frizione.

Utilizzando due cacciaviti a taglio rimuovere l'anello elastico (7) di fermo dalla propria sede, facendo attenzione a non danneggiare la superficie dell'albero.

Rimuovere dall’albero primario la rosetta di rasamento (11) lato catena e la rosetta di rasamento (1) lato frizione.

Sfilare l'ingranaggio conduttore seconda velocità (10). Con l'ausilio di due cacciaviti sfilare l'anello elastico (7) e la rosetta scanalata (6).

Sfilare l'ingranaggio conduttore sesta velocità (9) con relativa gabbia a rulli (4). Sfilare poi la rosetta scanalata (6) e l'anello elastico (7).

Sfilare l'anello elastico (7) e la rosetta scanalata (6).

Inserire le marce e controllare che non vi siano impuntature nel comando cambio (forcella-gola ingranaggio e piolo forcella-gola tamburo desmodromico) dovute a scorretti giochi assiali. Ripristinare detti giochi spessorando alberi cambio e tamburo con apposite rondelle di rasamento.

Giochi assiali totali degli alberi cambio e del tamburo cambio, sono riportati alla Sez. C 1.1, Cambio.

Ispezionare visivamente le forcelle di selezione marce. Ogni forcella che risulti piegata deve essere sostituita in quanto può causare difficoltà nell'innesto delle marce e permette il loro disinnesto improvviso sotto carico.

Se il limite di servizio viene superato determinare se è necessario sostituire l'ingranaggio o la forcella facendo riferimento ai limiti di servizio delle singole parti (Sez. C 1.1, Cambio).

Determinare il gioco esistente tra perno di azionamento della forcella e cava sul tamburo selettore rilevando le due quote con un calibro.

Se il limite di servizio viene superato, stabilire, confrontandoli con i valori dei componenti nuovi, quale particolare deve essere sostituito (Sez. C 1.1, Cambio).

Controllare, ruotando il tamburo nel carter, il gioco radiale esistente. In caso di gioco eccessivo sostituire il componente più usurato.

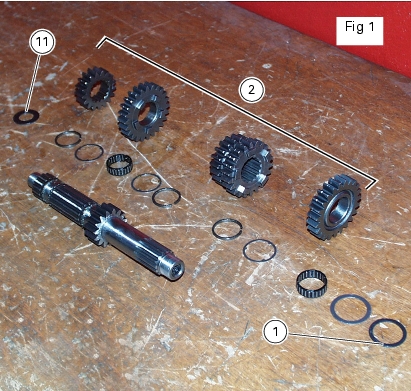

La Fig.1 mostra tutti i componenti che devono essere installati sull'albero primario (2), con i rasamenti (1) e (11) di estremità calcolati (Sez. N 9.2, Spessorazione alberi).

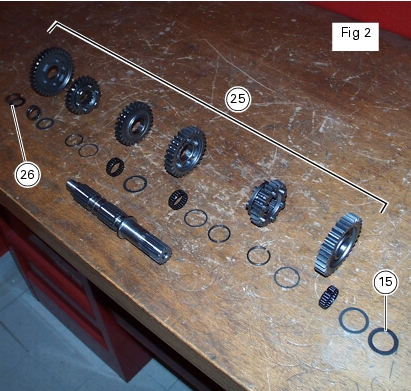

La Fig.2 mostra tutti i componenti da installare sull'albero secondario (25), con all'estremità i rasamenti (15) e (26) calcolati (Sez. N 9.2, Spessorazione alberi).

Procedere al rimontaggio degli ingranaggi sugli alberi del cambio procedendo in maniera contraria a quanto descritto per la scomposizione degli stessi.

Occorre prestare particolare attenzione quando si montano gli ingranaggi folli. Riportiamo l'esempio del montaggio degli ingranaggi della 3ª e 4ª velocità e relativi componenti di fissaggio sull'albero secondario.

Installare l'anello elastico (7) verificando che risulti completamente inserito nelle sedi dell'albero. E' buona norma utilizzare un tampone tubolare di adatte dimensioni con il quale spingere l'anello.

Lubrificare abbondantemente con grasso prescritto la gabbia a rullini (4) ed accompagnarla in sede, aprendola quel tanto che basta per introdurla sull'albero.

Montare l'ingranaggio della 3a velocità (22).

Montare l'ingranaggio della 4a velocità (21).

Introdurre nell'albero un'altra rosetta a tre punte (6) e un altro anello elastico (7). Spingerlo in sede utilizzando il tampone precentemente usato.

Per il rimontaggio dei componenti il gruppo cambio seguire quanto riportato alla Sez. N 9.2 in relazione alla “Chiusura semicarter”.

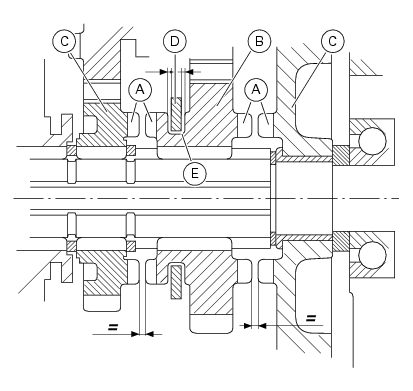

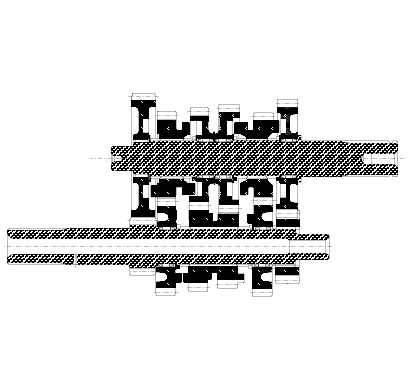

Come verifica pratica finale, accertarsi che con il cambio in posizione di folle gli innesti frontali (A) degli ingranaggi scorrevoli (B) risultino equidistanti, su entrambi i lati, rispetto ai corrispondenti degli ingranaggi fissi (C).

Verificare inoltre che innestando le marce, risulti sempre un minimo gioco tra la forcella (D) e relativa cava (E) sull'ingranaggio scorrevole (B).
