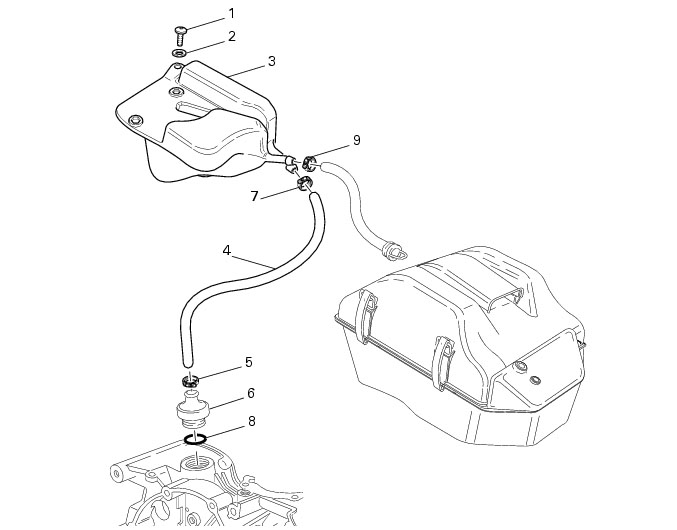

I riferimenti in grassetto all’interno di questo capitolo indicano che i particolari richiamati non sono presenti nelle immagini a fianco del testo, ma devono essere ricercati nella presente tavola esplosa.

In particolare, in caso venga sostituito il tubo (4) e consigliabile fissarlo prima al serbatoio sfiato olio (3) serrando la fascetta (7) alla coppia di serraggio prescritta (Sez. C3, Coppie di serraggio mototelaio), poi fissarlo alla valvola di sfiato (6) serrando la fascetta (5) alla coppia prescritta (Sez. C 3, Coppie di serraggio mototelaio).

Per una maggiore semplicità durante le operazioni di smontaggio e di rimontaggio si consiglia di orientare le fascette di fissaggio tubazioni come nella loro posizione originale.
