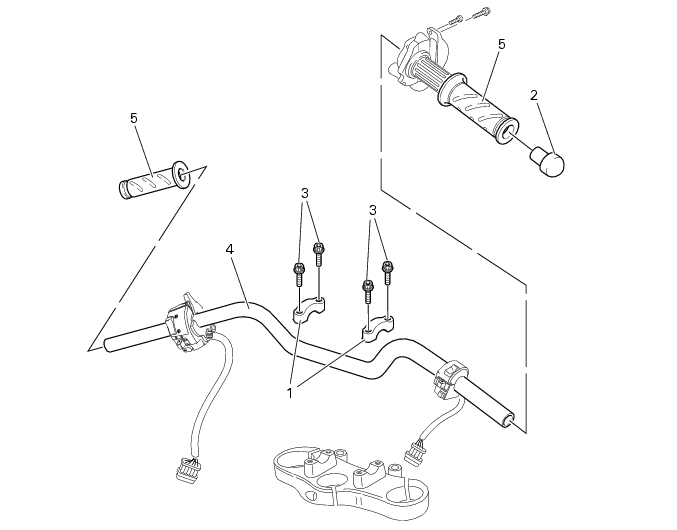

1 -
Lenker
1
Bügelschraube
2
Verschlussstopfen
3
Schraube
4
Lenker
5
Paar Griffe
Ersatzteilkatalog
Lenker und Steuerorgane
Wichtig
Die fett gedruckten Bezugsnummern weisen auf ein Bestandteil hin, das nicht in der neben dem Text stehenden Abbildung angegeben ist, sondern auf den Tafeln der Explosionszeichnungen am Kapitelbeginn dargestellt wird.
Abnahme des Lenkers

Arbeiten
Bezug - Abschnitt
Gassteuerung abnehmen
F 1, Abnahme der Gassteuerung
Rechten und linken Umschalter annehmen.
P 5, Kontrolle der Anzeigevorrichtungen
Vordere Bremssteuerung abnehmen
F 3, Abnahme des hydraulischen Vorderradbremszylinders
Hydraulische Kupplungssteuerung abnehmen
F 2, Ausbau der Kupplungszylindereinheit
Die Befestigungsschrauben (3) der Klemmbügel (1) lockern.
Die beiden Klemmbügel (1) für die Befestigung des Lenkers abnehmen.
Den Lenker (4) aus seiner Aufnahme an der oberen Gabelbrücke nehmen.
Die Lenkergriffe (5) unter Bezugnahme auf die Explosionszeichung am Kapitelbeginn entfernen.
Montage des Lenkers
Den Lenker (4) in seine Aufnahme an der oberen Gabelbrücke einfügen.
Die Klemmbügel (1) am Lenker ausrichten.
Wichtig
Die Klemmbügel mit dem auf ihrem Rücken angebrachten Pfeil (B) zum Tank zeigend ausrichten.

Den Lenker so ausrichten, dass sich sie Prägungen (A) gemäß Abbildung auf der gleichen Ebene der Sitze an der Gabelbrücke befinden.
Das vorgeschriebene Fett auf die Schrauben (3) auftragen.
Die Schrauben (3) anziehen und so die Klemmbügel (1) befestigen.
Die Schrauben (3) auf das vorgeschriebene Anzugsmoment bringen (Abschn. C 3, Anzugsmomente - Fahrwerk).

Arbeiten
Bezug - Abschnitt
Steuerung der Vorderradbremse einbauen
F 3, Montage der hydraulischen Steuerung der Vorderradbremse
Rechten und linken Umschalter montieren.
P 5, Kontrolle der Anzeigevorrichtungen
Gassteuerung einbauen
F 1, Montage der Gassteuerung
Hydraulische Kupplungssteuerung einbauen
F 2, Montage der Kupplungszylindereinheit
