Catalogue piéces detachees
Important

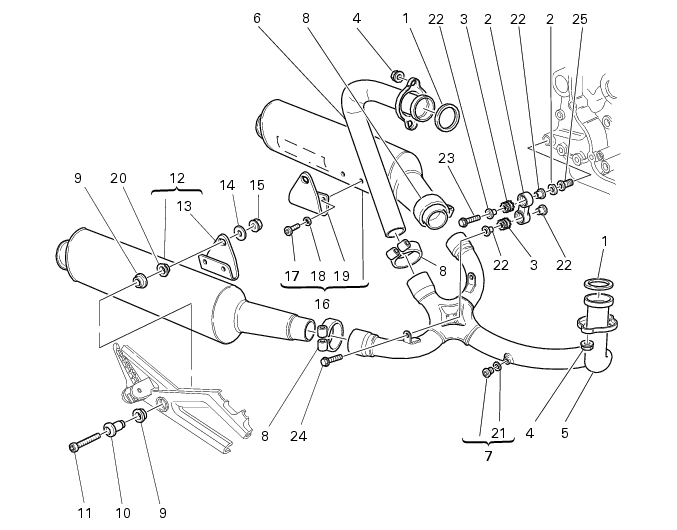

Les références en caractère gras, à l’intérieur de ce chapitre, signalent des pièces qui ne sont pas représentées dans les images à côté du texte et qui doivent, en revanche, être recherchées dans ce plan éclaté.
Principe de fonctionnement du catalyseur
Les catalyseurs utilisés sont à “trois voies” (ou trivalents). Il sont utilisés pour réduire les substances nuisibles existant dans les gaz d'échappement et notamment le CO (monoxyde de carbone), les HC (hydrocarbures imbrûlés) et les NOx (oxydes d'azote). Le catalyseur comporte un support particulier à “nid d’abeille”, dont la couche d'oxyde d'aluminium qui le recouvre lui confère la rugosité nécessaire à augmenter remarquablement la surface exposée au passage des gaz d'échappement. Sur l’oxyde sont posées des substances actives qui contribuent à réduire les éléments nuisibles. Ces substances sont typiquement le platine et le rhodium. La première substance (platine) permet l'oxydation (combinaison avec l'oxygène) du CO et des HC. La deuxième substance (rhodium) permet la réduction (combinaison avec le CO) des NOx. Afin que le CO et les HC puissent s'oxyder en formant de l'eau et de l'anhydride carbonique et que les NOx puissent se réduire en formant de l'azote et de l'anhydride carbonique, il faut que les gaz d'échappement contiennent une quantité d'oxygène précise et que le mélange air - carburant soit fait dans les proportions correctes. Ce résultat a été atteint grâce au système sophistiqué d'alimentation utilisé sur le modèle Testastretta, susceptible de doser avec précision extrême le mélange air /essence.
La sonde lambda (Sect. M 3) relève l'oxygène contenu dans les gaz d'échappement et transmet immédiatement les données au boîtier électronique. Pour permettre aux catalyseurs, installés dans le système d'échappement, de fonctionner de manière optimale, le boîtier électronique (au moyen de l'injection) maintien le mélange air/carburant dans une plage de tolérance proche de la valeur optimale, en réduisant au minimum l'émission d'hydrocarbures (HC) et de monoxyde de carbone (CO) d'une part, et d'oxyde d'azote (NOX) de l'autre. Les catalyseurs “à 3 Voies” complètent l'opération de “nettoyage” des gaz, en transformant les résidus de CO, HC et NOX présents dans l'échappement et donnant lieu à un niveau d'émissions conforme aux normes EURO 2.
Précautions pour le bon fonctionnement du catalyseur
Pour fonctionner correctement, le catalyseur doit atteindre des températures approchant de 800° C et jamais inférieures à 300 C. Il ne faut toutefois jamais aller au-delà de la valeur maximum indiquée car le catalyseur serait irréparablement endommagé. Il faut donc que dans l'élément de post-traitement des gaz d'échappement ne se déposent jamais de quantités importantes de carburant imbrûlé, dont la combustion ferait monter en flèche la température. C'est pourquoi le système d'allumage - injection doit fonctionner toujours parfaitement (aucun raté d'allumage ne doit jamais s'avérer ). Il ne faut d'autant moins pousser le véhicule clé de contact et bouton ENGINE STOP en position ON, du fait que, si le moteur ne démarre pas, l'essence imbrûlée entrerait dans le système d'échappement, en se déposant sur les catalyseurs. Avec un système d'échappement catalysé il faut bien sûr utiliser uniquement de l'essence sans plomb. Cette substance se déposerait en effet sur les éléments actifs en limitant de manière importante l'action sur les éléments nuisibles des gaz d'échappement.
Dépose système d’échappement
Desserrer et retirer les vis (11) fixant les brides (13) et (19) des silencieux aux supports porte-repose-pieds (A) sur les deux côtés du véhicule.
En récupérer les écrous (15) et les rondelles (14).
En l'occurrence, retirer les entretoises (10) et les plots caoutchouc (9) des platines de support repose-pieds et retirer les douilles (20) des brides (13) et (19).
Desserrer les colliers serre-flex (8) de maintien des silencieux droit (12) et gauche (16).
Sortir les deux silencieux du tuyau d’échappement de la culasse horizontale (5).
Desserrer le collier serre-flex (8) de maintien tuyau d’échappement culasse horizontale (5) et tuyau d’échappement culasse verticale (6).
Desserrer et retirer les écrous (4) fixant les brides des tuyaux d’échappement sur les culasses.
Sortir les brides des culasses.
Desserrer les deux vis (24) de fixation tuyaux d’échappement.
Récupérer l’entretoise (22).
Sortir le tuyau (5) d'échappement horizontal de la culasse horizontale et du tuyau (6) d'échappement culasse verticale ; récupérer le joint (1).
Débrancher la sonde lambda (27) du faisceau principal (Sect. P1, Emplacement des câbles sur le motocycle). Pour la sonde lambda, se reporter à la Sect. M3, Sonde lambda.
Sortir le tuyau (6) d’échappement culasse verticale de celle-ci et en récupérer le joint (1).
Important
Boucher les conduits d’échappement sur la culasse pour éviter que des corps étrangers entrent dans la chambre de combustion.
Remarque
Les versions U.S.A. comportent une rondelle, à la position fixant le silencieux droit au repose-pied du passager, pour le support du Canister.
Repose système d’échappement
Remplacer les joints (1).
Reposer le tuyau (5) d’échappement horizontal et le tuyau (6) d’échappement vertical sur les culasses.
Serrer les écrous (4) fixant les brides aux culasses au couple prescrit (Sect. C 3, Couples de serrage cadre).
Serrer les vis (24) au couple prescrit (Sect. C 3, Couples de serrage cadre) avec l’entretoise (22).
Relier la sonde lambda (27) au faisceau principal (Sect. P1, Emplacement des câbles sur le motocycle).
Insérer le silencieux gauche (16) et le droit (12) dans le collecteur d’échappement horizontal (5).
Si précédemment retirés, reposer les quatre plots antivibration (9) en les orientant vers les deux côtés de la platine de support repose-pied (A).
Insérer les bagues (20) dans les brides de support des silencieux (19) et (13).
Porter les brides de support silencieux en appui sur les platines de support repose-pieds (A) et introduire les douilles (10) en les faisant buter.
Insérer les vis (11) et, du côté opposé, insérer les rondelles (14) puis mettre en place les écrous (15).
Serrer les vis (11) au couple prescrit (Sect. C 3, Couples de serrage cadre), en immobilisant les écrous.
Pour mettre en place les colliers serre-flex (8), fixant les silencieux à l’échappement, orienter les colliers serre-flex de sorte que les vis résultent parallèles à l’axe traversant les crans (B) des tuyaux d’échappement.
Positionner les colliers serre-flex (8) de sorte qu’ils résultent au fil des tuyaux d’échappement ou, en tout état, sans découvrir complètement les crans (B).
Serrer les colliers serre-flex (8) au couple prescrit (Sect. C 3, Couples de serrage cadre).
